공용 네트워크 (인터넷 등)을 이용하여 안전한 사설 네트워크를 구축하는 기술
VPN을 통해 사용자는 원격에서 내부 네트워크에 접속하거나 보안이 강화된 통신을 수행할 수 있음
필요성
- 인터넷을 통한 안전한 데이터 전송
- 원격 근무 및 외부 접속 지원
- 기업 간 네트워크 연결
주요 개념
-
터널링 (Tunneling)
- 원본 헤더에 새로운 헤더 추가 → 추가된 새로운 헤더 이용하여 라우팅
- 통과할 수 없는 네트워크 이동 가능하게 함
- 공중망을 통한 사설 네트워크 간 통신, IPv6망을 통한 IPv4네트워크간 통신 등
-
암호화 (Encryption)
- 터널링 자체 암호화 기능 X → 보안 취약
- 일반적으로 AES (Advanced Encryption Standard) 같은 강력한 암호화 알고리즘 사용
-
인증 (Authentication)
- 사용자 ID/PW 인증
- 디지털 인증서 기반 인증
유형
-
원격 액세스 VPN (Remote Access VPN)
- 개별 사용자 인터넷을 통해 기업 or 조직 내부 네트워크 안전하게 접속할 수 있게 하는 VPN
-
사이트 간 VPN (Site-to-Site VPN)
- 기업 or 조직 간 여러 네트워크 인터넷을 통해 연결하는 방식
- 인트라넷 VPN : 동일 조직 내 자사 간 네트워크 연결
- 엑스트라넷 VPN : 서로 다른 조직 간 네트워크 연결
VPN 프로토콜
-
IPSec VPN
- 네트워크 계층 (Layer 3)에서 동작
- IP 패킷 암호화하여 공용 네트워크를 통해 두 네트워크 간 안전한 통신 제공
-
SSL VPN
- TLS/SSL 암호화 이용
- 사용자 - 네트워크 간 안전한 접속 제공
- 원격 사용자가 내부 네트워크에 접속
-
OpenVPN
- TLS 기반 암호화, 오픈소스 VPN 솔루션
- 사용자 - 서버 or 네트워크 간 안전한 터널 생성 → 원격 접속 or 네트워크 연결 제공
- 원격 사용자 접속, 클라우드 서버 접속 시 사용
정리
VPN은 현대 인터넷 환경에서 보안과 프라이버시 보호를 위한 필수적인 기술
다양한 유형과 프로토콜을 이해하고 적절한 VPN 서비스를 선택하는 것이 중요
터널링 (Tunneling)
암호화가 적용되지 않은 터널링 → 패킷 암호화 X, encapsulation해서 다른 네트워크를 통해 전송
대표적으로 GRE (Generic Routing Encapsulation) 터널
다양한 프로토콜을 IP 네트워크를 통해 전달할 수 있도록 함
GRE (Generic Routing Encapsulation)
- 비암호화 터널링 프로토콜
- 서로 다른 네트워크 연결
- 다양한 프로토콜 (IPv4, IPv6, MPLS, AppleTalk 등)을 IP 네트워크를 통해 전달할 수 있도록 지원
- IPsec과 달리 암호화 기능 X, 무결성이나 인증 제공 X
특징
- 암호화 X : 데이터 암호화 X (보안 취약)
- 다양한 프로토콜 지원 : IPv4. IPv6, IPX 등 다양한 프로토콜 캡슐화 가능
- 오버헤드 증가 : GRE 헤더(4바이트)와 새로운 IP 헤더(20바이트) 추가
- 멀티캐스트 지원 : OSPF, EIGRP 등의 동적 라우팅 프로토콜 사용 가능
GRE 터널 구성
동작 방식
- GRE 헤더 추가 : 원본 패킷에 GRE 헤더와 새로운 IP 헤더 추가
- IP 네트워크를 통해 전송 : GRE 패킷이 공중망을 통해 전송
- 수신측에서 해제 : GRE 헤더를 제거, 원본 패킷 목적지로 전달
구조
| New IP Header | GRE Header | Original Packet |
New IP Header: 터널의 출발지와 목적지 정의GRE Header: 캡슐화된 패킷의 프로토콜 유형 등을 포함Original Packet: 원래 전송하고자 했던 데이터
예제) Cisco GRE 터널 설정
환경 :
- 라우터 A (Tunnel Source: 192.168.1.1)
- 라우터 B (Tunnel Destination: 192.168.2.1)
- 터널 인터페이스: Tunnel 0
라우터 A 설정
interface Tunnel0
ip address 10.1.1.1 255.255.255.0
tunnel source 192.168.1.1
tunnel destination 192.168.2.1
!
ip route 192.168.2.0 255.255.255.0 10.1.1.2
라우터 B 설정
interface Tunnel0
ip address 10.1.1.2 255.255.255.0
tunnel source 192.168.2.1
tunnel destination 192.168.1.1
!
ip route 192.168.1.0 255.255.255.0 10.1.1.1
검증 및 문제 해결
GRE 터널 상태 확인 :
show ip interface brief
show interfaces tunnel 0
show ip route
터널 통신 테스트 :
ping 10.1.1.2
일반적인 문제 해결 방법
| 문제 | 해결 방법 |
|---|---|
| 터널 인터페이스가 down 상태 | show interfaces tunnel 0 명령어로 확인 후, 소스 및 목적지 주소 검토 |
| 핑(Ping)이 안됨 | show ip route 확인, 터널 인터페이스의 경로 추가 |
| MTU 문제 발생 | ip mtu 1400 및 tunnel path-mtu-discovery 명령어 추가 |
GRE 터널의 장단점
장점
- 다양한 프로토콜 캡슐화 가능 (IPv4, IPv6, MPLS 등)
- 동적 라우팅 프로토콜(OSPF, EIGRP) 지원
- 멀티캐스트 트래픽 전송 가능
단점
- 암호화 기능이 없음 (보안 취약)
- 추가적인 오버헤드 발생 (GRE + IP 헤더 증가)
- 패킷 필터링 및 방화벽 설정 필요 (IP 프로토콜 47 허용 필요)
결론
- GRE는 다양한 프로토콜을 캡슐화할 수 있는 강력한 터널링 기술이지만, 보안 기능이 부족하므로 IPsec과 함께 사용하는 것이 일반적
- 멀티캐스트, 동적 라우팅 프로토콜을 사용할 경우 GRE 터널이 적합
- 보안이 필요한 경우 GRE over IPsec을 고려해야 함
IPsec (Internet Protocol Security)
IP계층에서 보안 기능 제공하는 프로토콜 스위트
데이터 무결성, 기밀성, 인증 및 재전송 방지(Anit-Replay) 기능 제공
주로 VPN, 사이트 간 보안 통신, 원격 접속 보안에 사용
주요 기능
| 기능 | 설명 |
|---|---|
| 기밀성 (Confidentiality) | 암호화를 통해 데이터 보호 (예: AES, 3DES) |
| 무결성 (Integrity) | 데이터 변경 여부를 검증 (예: HMAC-SHA, HMAC-MD5) |
| 인증 (Authentication) | 통신하는 장치 간 신뢰성 확보 (예: Pre-Shared Key, RSA, X.509) |
| 재전송 방지 (Anti-Replay) | 패킷 재전송 공격 방어 (일련번호 기반) |
주요 구성 요소
보안 서비스 제공 방식과 동작 모드에 따라 설정
1. 보안 프로토콜
IPsec는 두 가지 주요 프로토콜 사용
-
AH (Authentication Header)
- 데이터 무결성과 인증 제공
- 암호화 X
- 데이터 변경 여부 확인 가능
IP 프로토콜 번호 51사용
- 데이터 무결성과 인증 제공
-
ESP (Encapsulating Security Payload)
- 데이터 암호화 + 무결성 + 인증 제공
IP 프로토콜 번호 50사용- 일반적으로 AH 대신 ESP를 사용
| 비교 항목 | AH (Authentication Header) | ESP (Encapsulating Security Payload) |
|---|---|---|
| 암호화 지원 | ❌ (암호화 X) | ✅ (암호화 O) |
| 무결성 검증 | ✅ | ✅ |
| 인증 | ✅ | ✅ |
| 재전송 방지 | ✅ | ✅ |
| 일반적인 사용 | 보안 강화 (암호화 불필요) | VPN, 보안 통신 (암호화 필수) |
2. IPsec의 동작 모드
- 트래픽 보호 범위에 따라 전송모드와 터널모드로 나뉨
| 모드 | 설명 | 사용 예시 |
|---|---|---|
| 전송 모드 (Transport Mode) | 원본 IP 헤더 유지, 페이로드(데이터)만 보호 | 호스트 간 통신 보호 (예: SSH 보안) |
| 터널 모드 (Tunnel Mode) | 전체 IP 패킷을 캡슐화하여 새 IP 헤더 추가 | VPN, 사이트 간 통신 |
- 전송 모드 (Host-to-Host)
[원본 패킷] | IP 헤더 | TCP/UDP 데이터 |
[AH 적용] | IP 헤더 | AH | TCP/UDP 데이터 |
[ESP 적용] | IP 헤더 | ESP Header | 암호화된 데이터 | ESP Trailer |
- 터널 모드 (Site-to-Site VPN)
[원본 패킷] | 원본 IP 헤더 | TCP/UDP 데이터 |
[터널 모드] | 새 IP 헤더 | ESP Header | 암호화된 원본 패킷 | ESP Trailer |
IPsec 작동 과정 (ISAKMP & SA)
- 두 장치 간 보안 협상을 위해 SA (Security Association) 설정
1. IKE (Internet Key Exchange) - 키 교환
- 암호화 키와 보안 매개변수를 설정
-
IKE Phase 1 (ISAKMP SA 설정)
- 장치 간 보안 채널 수립
- 메시지 인증 및 키 교환
- 세션 연결 : 메인 모드(Main Mode), 공격 대응용 빠른 모드(Aggressive Mode)
-
IKE Phase 2 (IPsec SA 설정)
- 실제 IPsec 트래픽 보호할 보안 연결(SA) 설정
- ESP 또는 AH 사용
- 세션 연결 : 빠른 모드(Quick Mode)
SA (Security Association) - 보안 연결 설정
- IPsec SA : 두 장비 간 보안 정책을 설정하고 유지하는 데이터베이스
- SA는 단방향으로 설정 (양방향 통신 시 SA 2개 필요)
- SA는 SPI(Security Parameter Index) 값을 통해 구분
show crypto ipsec sa # SA 상태 확인 명령어
IPsec의 암호화 및 인증 알고리즘
- 암호화 알고리즘 (Encryption)
| 알고리즘 | 키 길이 | 보안성 | 비고 |
|---|---|---|---|
| DES | 56-bit | 낮음 | 사용 지양 |
| 3DES | 168-bit | 중간 | 성능 저하 가능 |
| AES | 128/192/256-bit | 높음 | 강력한 보안 |
- 무결성 검증 알고리즘 (Integrity)
| 알고리즘 | 해시 크기 | 보안성 |
|---|---|---|
| MD5 | 128-bit | 낮음 (충돌 가능) |
| SHA-1 | 160-bit | 중간 (보안 취약) |
| SHA-256 | 256-bit | 높음 |
| SHA-512 | 512-bit | 매우 높음 |
예제) IPsec VPN 구성 (Cisco)
Cisco 장비에서 Site-to-Site IPsec VPN 설정 명령어
- IKE Phase 1 설정
crypto isakmp policy 10
encr aes 256
hash sha256
authentication pre-share
group 5
lifetime 86400
- IKE Phase 2 (IPsec SA) 설정
crypto ipsec transform-set MYSET esp-aes esp-sha-hmac
- VPN 피어(상대 라우터) 및 키 설정
crypto isakmp key MY_SECRET_KEY address 192.168.2.1
- 암호화 맵 적용
crypto map MYMAP 10 ipsec-isakmp
set peer 192.168.2.1
set transform-set MYSET
match address 101
- 인터페이스에 암호화 적용
interface GigabitEthernet0/0
crypto map MYMAP
IPsec의 장단점
장점
- 강력한 보안 (암호화 + 무결성 + 인증)
- 유연한 사용 가능 (VPN, 원격 접속 등)
- 공용 네트워크에서도 안전한 통신 가능
단점
- 설정이 복잡 (SA, 키 교환, 암호화 설정 필요)
- 암호화로 인한 네트워크 성능 저하 가능
- 방화벽에서 ESP (IP 프로토콜 50) 및 AH (IP 프로토콜 51) 허용 필요
결론
- IPsec은 VPN, 원격 보안 접속, 네트워크 보안에 필수적인 프로토콜
- ESP 모드(암호화 포함)가 일반적으로 사용됨
- 터널 모드는 VPN 연결에 최적, 전송 모드는 호스트 간 보호에 적합
- IKE를 통한 SA(Security Association) 설정이 중요
Site-to-Site IPsec VPN
- 두 개의 네트워크를 보안 터널을 통해 안전하게 연결하는 방식
- IPsec을 사용하여 데이터를 암호화하고 보호
Site-to-Site VPN 특징
- 기업 네트워크 간 보안 연결
- 라우터 또는 방화벽 장비에서 설정
- 사용자가 개별 VPN 접속 없이 자동으로 통신 가능
동작 과정
- Phase 1 : IKE SA (Security Association) 설정
- ISAKMP (Security Association Key Management Protocol) 사용 → 보안 정책 협상
- Diffie-Hellman 키 교환 → 암호화 키 안전하게 공유
- 인증(Authentication) 및 암호화 알고리즘 결정 과정
라우터A 라우터B
|--- 1. IKE SA 협상 요청 ---> |
|<--- 2. IKE SA 응답 ---- |
|--- 3. Diffie-Hellman 키 교환 |
|<--- 4. 인증 및 암호화 설정 완료 |
- Phase 2 : IPSec SA (Security Association) 설정
- ESP (Encapsulating Security Payload) 또는 AH (Authentication Header) 사용 → 데이터 암호화
- IP 패킷 터널링(Tunneling) → 안전한 데이터 전송 과정
라우터A 라우터B
|--- 5. IPSec SA 협상 요청 ---> |
|<--- 6. IPSec SA 응답 ---- |
|--- 7. 터널 생성 및 데이터 암호화 전송 |
|<--- 8. 암호화된 데이터 수신 및 복호화 |
Site-to-Site IPSec VPN 그림
+-------------+ IPSec VPN Tunnel +-------------+
| 라우터 A |==========================>| 라우터 B |
| (본사) | | (지사) |
| Private LAN | | Private LAN |
+-------------+ +-------------+
단계 1: IKE Phase 1 (키 교환 및 SA 설정)
단계 2: IKE Phase 2 (데이터 암호화 및 터널링)
단계 3: 암호화된 데이터 전송
IPSec 주요 파라미터
| 설정 항목 | 설명 |
|---|---|
| 암호화 알고리즘 | AES, 3DES |
| 인증 알고리즘 | SHA-256, SHA-512 |
| 키 교환 방식 | Diffie-Hellman Group 1, 2, 5,14, 19 |
| IPSec 모드 | 터널 모드(Tunnel Mode), 전송 모드(Transport Mode) |
| 보안 프로토콜 | ESP (Encapsulating Security Payload) 또는 AH (Authentication Header) |
결론
Phase 1: IKE SA 설정 → 보안 정책 협상 & 키 교환 Phase 2: IPSec SA 설정 → 데이터 암호화 및 안전한 통신 IPSec VPN 터널을 통해 두 라우터 간 안전한 연결을 유지

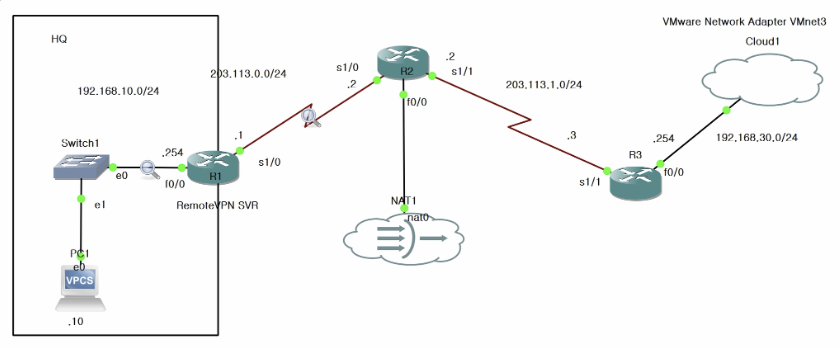

Remote VPN
VPN 서버: Cisco Router (공인 IP: 203.0.113.1)
VPN 클라이언트: Windows PC 또는 Cisco AnyConnect, StrongSwan 등
VPN 유형: IPSec Remote Access VPN
VPN 연결 목적: 원격 사용자가 내부 네트워크(192.168.10.0/24)에 안전하게 접근
VPN 접속 과정
1️. VPN 클라이언트의 연결 요청
- VPN 클라이언트(Windows PC 또는 Cisco AnyConnect)는 VPN 서버의 공인 IP(
203.0.113.1)로 접속을 시도합니다. - 클라이언트는 IKE Phase 1 (ISAKMP)를 시작하여 보안 협상을 수행합니다.
- 클라이언트와 서버는 암호화 방식(AES-256), 해시 알고리즘(SHA-256), 키 교환(DH Group 14)을 협상합니다.
- VPN 서버(Cisco Router)가 클라이언트를 인증합니다.
- 클라이언트는 사전 공유 키(PSK, Pre-Shared Key) 또는 사용자 계정(vpnuser/vpnpass)을 사용하여 인증합니다.
2️. IKE Phase 1 - 보안 채널 생성
- VPN 서버와 클라이언트는 ISAKMP Security Association (SA)를 설정하여 보안 터널을 생성합니다.
- Diffie-Hellman 키 교환을 수행하여 안전한 공유 키를 생성합니다.
- IKE Phase 1이 완료되면 양측이 보안 연결을 확립합니다.
3️. IKE Phase 2 - IPSec 터널 생성
- 클라이언트는 VPN 서버와 IKE Phase 2 협상을 시작합니다.
- VPN 서버와 클라이언트는 IPSec 변환 세트(Transform Set)를 협상합니다.
- 암호화: AES-256
- 무결성 검사: HMAC-SHA1
- VPN 서버는 클라이언트에게 가상 IP 주소(예: 192.168.10.100)를 할당합니다.
- IPSec 터널이 설정되며 VPN 데이터 통신이 가능해집니다.
4. VPN 터널을 통한 내부 네트워크 접근
- VPN 클라이언트는 터널을 통해 내부 네트워크(192.168.10.0/24)에 접속합니다.
- VPN을 통해 사설 IP를 받은 클라이언트는 내부 서버, 파일 공유, 프린터 등 사내 자원에 접근할 수 있습니다.
5️. VPN 세션 유지 및 종료
- 클라이언트가 VPN 세션을 유지하는 동안 터널을 통해 보안 통신을 수행합니다.
- VPN 세션이 만료되거나 클라이언트가 연결을 종료하면 ISAKMP 및 IPSec 터널이 해제됩니다.
- 클라이언트는 VPN 접속을 해제하고 일반 인터넷 연결로 전환됩니다.
VPN 접속 과정
[VPN 클라이언트] [VPN 서버(Cisco Router)] [내부 네트워크]
(Windows PC) (203.0.113.1) (192.168.10.0/24)
| | |
|-- (1) VPN 연결 요청 (ISAKMP) -----> | |
| | |
|<-- (2) IKE Phase 1 완료 ---------- | |
| | |
|-- (3) IKE Phase 2 시작 -----------> | |
|<-- (4) IPSec 터널 생성 ------------- | |
| | |
|-- (5) 내부 네트워크 접근 ---------> |---> 사내 서버, 프린터 사용 |
| | |
|-- (6) VPN 세션 종료 --------------> | |
결론
Cisco Router를 VPN 서버로 사용하여 원격 접속을 설정하는 과정
1️. VPN 클라이언트가 VPN 서버(203.0.113.1)에 접속 시도
2️. IKE Phase 1 협상을 통해 보안 채널 생성
3️. IKE Phase 2 협상을 통해 IPSec 터널 생성
4️. VPN 클라이언트가 **가상 IP 할당 후 내부 네트워크(192.168.10.0/24) 접근 **
5️. 클라이언트가 **VPN 접속을 유지하며 사내 자원 이용 **
6️. **VPN 세션 종료 후 터널 해제 **
