1. 실습 목표

Private Subnet에 위치한 EC2 인스턴스를 SSH 없이 Systems Manager(Session Manager)를 통해 접속할 수 있도록 구성한다.

이를 위해 다음 기술을 활용한다.

Interface Endpoint (PrivateLink)
Systems Manager
Session Manager

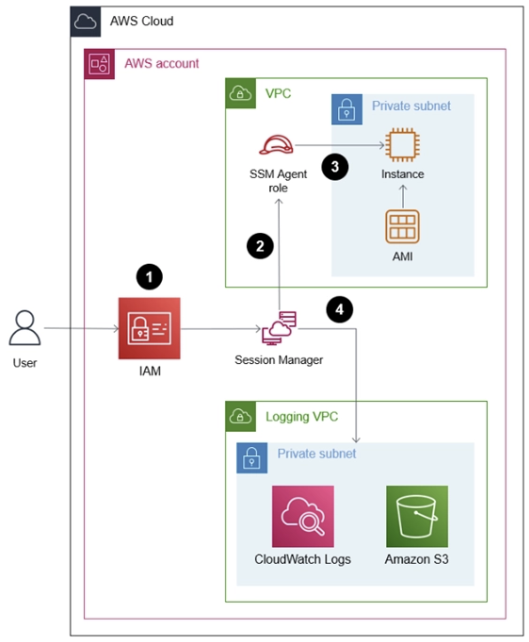

즉 다음 구조를 구현한다.

관리자
   │
   │ AWS Console / CLI
   │
Systems Manager
   │
   │ WebSocket
   │
VPC Interface Endpoint
(ssm / ec2messages / ssmmessages)
   │
   │ HTTPS 443
   │
Private Subnet EC2

이 구조를 통해 다음이 가능해진다.

SSH 필요 없음
Bastion Host 필요 없음
Internet Gateway 필요 없음
NAT Gateway 필요 없음

2. Interface Endpoint 개념

Interface Endpoint는 AWS PrivateLink 기반 서비스 연결 방식이다.

VPC 내부에 ENI(Elastic Network Interface) 를 생성하여 AWS 서비스와 사설 IP로 통신하도록 한다.

즉 AWS 서비스 접근 방식이 다음과 같이 변경된다.

기존 방식

EC2
  │
Internet Gateway / NAT Gateway
  │
AWS Service

Interface Endpoint 방식

EC2
  │
Interface Endpoint (ENI)
  │
PrivateLink
  │
AWS Service

즉 AWS 서비스 접근이 Private Network 내부에서 처리된다.

3. Interface Endpoint 구성 요소

Interface Endpoint 생성 시 다음 리소스가 함께 생성된다.

Endpoint 리소스
Elastic Network Interface (ENI)
Security Group
Private DNS

예시

Endpoint ENI IP

172.31.47.152

즉 VPC 내부에서는 AWS 서비스가 사설 IP로 보이게 된다.

4. Private DNS 동작

Interface Endpoint에서 Private DNS 활성화를 설정하면

AWS 서비스 도메인이 Endpoint IP로 변환된다.

예

ssm.ap-northeast-2.amazonaws.com

EC2에서 DNS 조회

dig ssm.ap-northeast-2.amazonaws.com

결과

172.31.x.x

즉 DNS 동작은 다음과 같다.

Public DNS
      ↓
VPC Private DNS Override
      ↓
Endpoint ENI IP

따라서 애플리케이션은 도메인을 그대로 사용하면서 Private 통신이 가능하다.

5. SSM Endpoint 구성

Systems Manager 사용 시 다음 3개의 Endpoint가 필요하다.

com.amazonaws.ap-northeast-2.ssm
com.amazonaws.ap-northeast-2.ec2messages
com.amazonaws.ap-northeast-2.ssmmessages

각 역할

Endpoint	역할
ssm	SSM API
ec2messages	Agent 메시지 통신
ssmmessages	Session Manager WebSocket

6. SSM Session Manager 동작

Session Manager는 WebSocket 기반 통신을 사용한다.

통신 흐름

EC2 SSM Agent
      │
      │ HTTPS 443
      │
ssmmessages Endpoint
      │
      │ WebSocket
      │
Systems Manager

SSM Agent 로그에서 다음 메시지가 확인되면 정상 연결이다.

Successfully opened websocket connection
Set up control channel successfully

7. EC2 IAM Role 설정

EC2에는 다음 정책이 필요하다.

AmazonSSMManagedInstanceCore

이 정책은 SSM Agent가 AWS Systems Manager와 통신하도록 허용한다.

주요 권한

ssm:UpdateInstanceInformation
ssmmessages:CreateControlChannel
ssmmessages:OpenDataChannel
ec2messages:GetMessages

즉 Agent 통신 권한이다.

8. CLI 조회 권한

다음 명령 실행 시

aws ssm describe-instance-information

다음 권한이 필요하다.

ssm:DescribeInstanceInformation

따라서 다음 정책이 추가로 필요할 수 있다.

AmazonSSMReadOnlyAccess

중요한 개념

EC2 Role (Agent 권한)
≠
관리자 CLI 조회 권한

9. SSM 연결 확인 방법

1 DNS 확인

dig ssm.ap-northeast-2.amazonaws.com

결과

172.31.x.x

이면 Private DNS 정상.

2 Endpoint 네트워크 확인

nc -vz ssm.ap-northeast-2.amazonaws.com 443

성공하면 Endpoint 연결 정상.

3 IAM Role 확인

aws sts get-caller-identity

결과 예시

assumed-role/kyt-ssm-role

4 Agent 로그 확인

sudo tail -f /var/log/amazon/ssm/amazon-ssm-agent.log

정상 메시지

Successfully opened websocket connection
Set up control channel successfully

10. Fleet Manager 확인

다음 경로에서 EC2 등록 여부 확인

Systems Manager
→ Fleet Manager

또는

Systems Manager
→ Managed nodes

인스턴스가 표시되면 SSM 등록 성공이다.

11. Session Manager 접속 테스트

다음 메뉴에서 접속 테스트 수행

Systems Manager
→ Session Manager
→ Start session

정상 연결 시 SSH 없이 EC2 터미널 접속 가능하다.

12. 실습 핵심 개념

이번 실습의 핵심은 다음이다.

Private Subnet 서버 관리
