AWS에서 기본 네트워크 환경을 구축한다.
VPC
→ Subnet
→ Routing Table
→ Internet Gateway
→ NAT Gateway
이 구조는 AWS에서 가장 기본적인 3-Tier 아키텍처 네트워크 구조의 기반이 되는 구성
실습 규칙 (이니셜 Prefix 사용)
이번 실습에서는 모든 AWS 리소스 이름 앞에 자신의 이름 이니셜 Prefix를 붙여 생성한다.
이유
- 여러 학생이 동일한 계정을 사용
- 리소스 이름 충돌 방지
- 관리 편의성
이니셜 생성 규칙
이름 : Hong Gi Dong
Prefix : hgd
예
| 이름 | Prefix |
|---|---|
| Hong Gi Dong | hgd |
| Kim Min Su | kms |
| Lee Ji Eun | lje |
리소스 네이밍 규칙
[이니셜]-[리소스]-[번호]
예
hgd-vpc-01
hgd-sub-pub-01
hgd-sub-pri-01
hgd-rtb-pub
hgd-igw
hgd-natgw
Network Baseline 생성 정보
네트워크 자원 명세서
학생 Prefix를 기준으로 리소스를 생성한다.
예 (Prefix = hgd)
| Region | VPC Name | CIDR | Subnet Name | CIDR | Routing Table |
|---|---|---|---|---|---|
| ap-northeast-2 | hgd-vpc-01 | 10.X.0.0/16 | hgd-sub-pub-01 | 10.X.10.0/24 | hgd-rtb-pub |
| hgd-sub-pub-02 | 10.X.20.0/24 | hgd-rtb-pub | |||
| hgd-sub-pri-01 | 10.X.30.0/24 | hgd-rtb-pri-01 | |||
| hgd-sub-pri-02 | 10.X.40.0/24 | hgd-rtb-pri-02 |
라우팅 테이블 명세
| Table Name | Associate Subnet | Destination | Target |
|---|---|---|---|
| hgd-rtb-pub | hgd-sub-pub-01, hgd-sub-pub-02 | 10.X.0.0/16 | Local |
| 0.0.0.0/0 | hgd-igw | ||
| hgd-rtb-pri-01 | hgd-sub-pri-01 | 10.X.0.0/16 | Local |
| 0.0.0.0/0 | hdg-natgw | ||
| hgd-rtb-pri-02 | hgd-sub-pri-02 | 10.X.0.0/16 | Local |
VPC 생성
1. VPC 콘솔 이동
AWS Console 접속
Services
→ VPC
2. VPC 생성
메뉴
VPC
→ VPC 생성
3. VPC 생성 정보 입력
| 항목 | 값 |
|---|---|
| 생성 리소스 | VPC만 |
| 이름 태그 | hgd-vpc-01 |
| IPv4 CIDR | 10.X.0.0/16 |
설명
VPC는 AWS에서 사용하는 가상 네트워크이다.
CIDR
10.X.0.0/16
은 다음 IP 범위를 의미한다.
10.X.0.0 ~ 10.X.255.255
총
65536개 IP
사용 가능.
Subnet 생성
Subnet은 VPC 네트워크를 작은 네트워크로 분할한 것이다.
1. Subnet 메뉴 이동
VPC
→ Subnets
2. Subnet 생성
Subnet 생성
버튼 클릭
3. Subnet 생성 정보 입력
| Subnet | AZ | CIDR |
|---|---|---|
| hgd-sub-pub-01 | ap-northeast-2a | 10.X.10.0/24 |
| hgd-sub-pub-02 | ap-northeast-2c | 10.X.20.0/24 |
| hgd-sub-pri-01 | ap-northeast-2a | 10.X.30.0/24 |
| hgd-sub-pri-02 | ap-northeast-2c | 10.X.40.0/24 |
설명
/24
Subnet은
256개 IP
사용 가능.
Public Subnet 설정
Public Subnet에서 생성되는 EC2 인스턴스는 자동으로 Public IP를 할당받도록 설정해야 한다.
설정 경로
Subnets
→ hgd-sub-pub-01 선택
→ 작업
→ 서브넷 설정 편집
옵션
Auto-assign Public IPv4
활성화.
동일하게
hgd-sub-pub-02
에도 적용.
Routing Table 생성
라우팅 테이블은 패킷이 어디로 이동할지를 결정하는 네트워크 경로 정보이다.
Routing Table 생성
생성할 테이블
hgd-rtb-pub
hgd-rtb-pri-01
hgd-rtb-pri-02
Subnet 연결
| Routing Table | Subnet |
|---|---|
| hgd-rtb-pub | hgd-sub-pub-01 |
| hgd-rtb-pub | hgd-sub-pub-02 |
| hgd-rtb-pri-01 | hgd-sub-pri-01 |
| hgd-rtb-pri-02 | hgd-sub-pri-02 |
설정 경로
Routing Table
→ Subnet associations
→ Edit
Internet Gateway 생성
Internet Gateway는 VPC와 Internet을 연결하는 Gateway이다.
생성
메뉴
VPC
→ Internet Gateway
→ 생성
설정
| 항목 | 값 |
|---|---|
| 이름 | hgd-igw |
VPC 연결
Actions
→ Attach to VPC
선택
hgd-vpc-01
Public Routing 설정
라우팅 테이블
hgd-rtb-pub
라우팅 추가
| Destination | Target |
|---|---|
| 0.0.0.0/0 | Internet Gateway |
NAT Gateway 생성
NAT Gateway는 Private Subnet에서 Internet으로 나가는 트래픽을 허용하는 장비이다.
Private 인스턴스는 Internet에서 직접 접근할 수 없지만
NAT Gateway를 통해 Outbound 인터넷 연결이 가능하다.
생성해서 사용 후 삭제함. - 비용 발생
NAT Gateway 생성
메뉴
VPC
→ NAT Gateway
→ 생성
설정
| 항목 | 값 |
|---|---|
| 이름 | hgd-natgw |
| Subnet | hgd-sub-pub-01 |
| Elastic IP | Allocate |
Private Routing 설정
라우팅 테이블
hgd-rtb-pri-01
라우팅 추가
| Destination | Target |
|---|---|
| 0.0.0.0/0 | NAT Gateway |

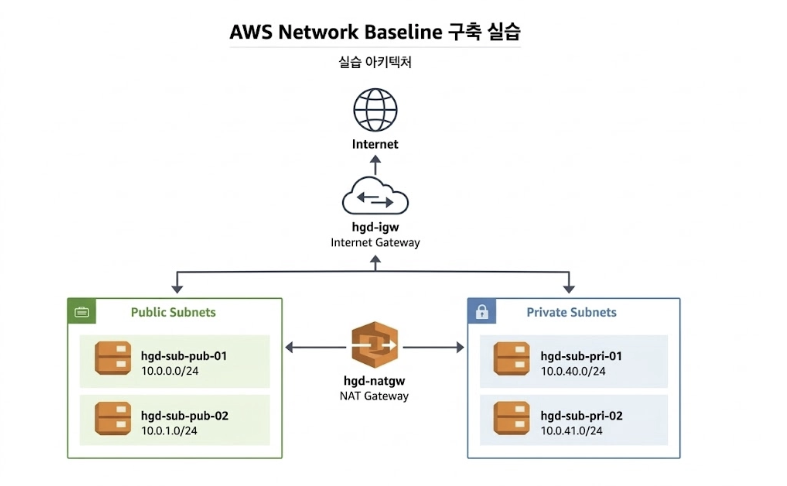

실습 결과 네트워크 구조
Internet
│
│
Internet Gateway
│
Public Subnet
│
│
NAT Gateway
│
Private Subnet
정리
이를 통해 다음 네트워크 개념을 이해한다.
- Public / Private 네트워크 구조
- Internet Gateway 역할
- NAT Gateway 역할
- Routing Table 동작 방식
